Rebelcell Quick Connect Fishfinder for Outdoorbox

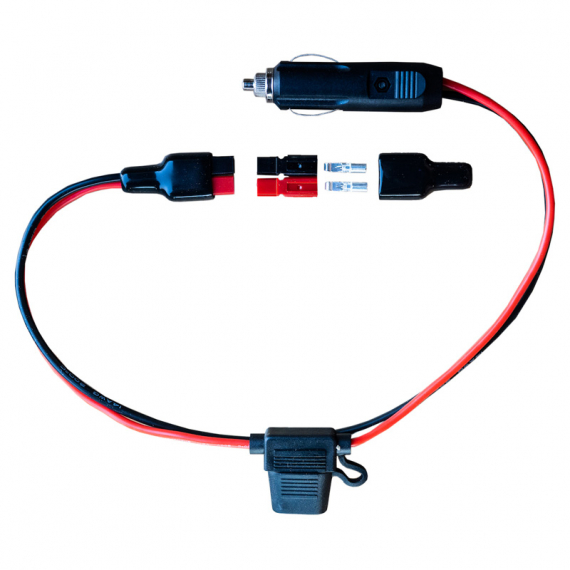

Quick Connect-kabel med integreret 3A inline-sikring for sikker ‘1-klik’ forbindelse mellem Rebelcell Outdoorbox og ekkolod. Tilsluttes Outdoorboxen via cigarettænderstikket og til din ekkolod via ANEN PA-45 stik (1 ekstra ANEN PA-45 stik medfølger til dit udstyr).

• 1 x 4mm2 tilslutning kabler: ~ 40 cm længde med cigarettænderstik og ANEN (rød/sort) PA-45 stik
• Integreret 'in-line' 3A sikring + ekstra ANEN PA-45 stik til dit udstyr
• Sikker og sikker forbindelse med 1 klik mellem Outdoorbox og dit udstyr

Brugsvejledning

1.< /strong>
Tilslut cigarettænderstikket til 12V-stikkene på Outdoorboxen; det ekstra røde/sorte ANEN-stik skal forbindes til ledningerne til ekkoloddet.

2.
De sølvfarvede kontaktpunkter på ANEN-stikket kan være krympet (brug et AMP-krympeværktøj til ikke-isolerede kabelstik). Efter krympning skal kontaktpunkterne indsættes i det røde (for +) eller det sorte (for -) stik, indtil de “klikker”. Kontaktpunkterne er nu sikret og kan ikke afbrydes. Skub de røde og sorte dele på plads med det sorte lag, og tilslut til det tilsvarende ANEN-stik på Quick Connect FF-kablet.

3.
Brug kun med fiskeekkolod og andet passende 12V udstyr med maksimalt strømforbrug på 10A (og brug passende inline sikring, en 3A sikring medfølger).
